　　汽車注塑模具小行位（小滑位）如何走運水？

　　在設計塑膠模具時，很多技術人員會咨詢汽車注塑模具小行位（小滑位）如何走運水？

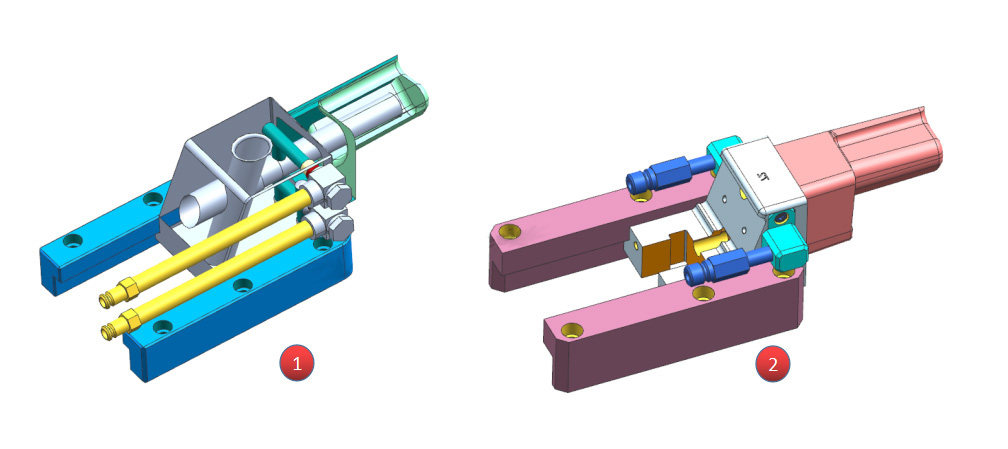

　　現(xiàn)在永豐小編給大家講2種比較好的進出水設計方案給大家，請看下圖，設計思路都 一樣的，從行位的側面接進出水，行位壓條不與水嘴干涉就行。

　　為什么要這樣設計，原因是小行位正面有鏟雞，已經沒有空間。

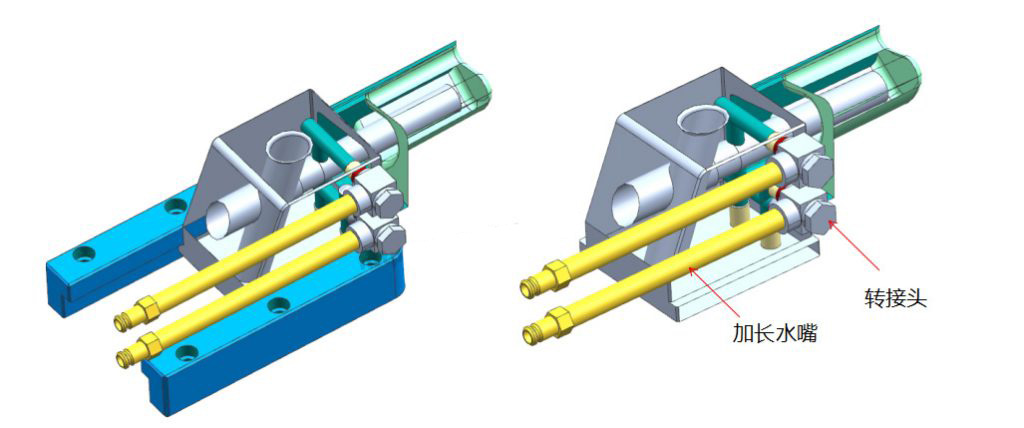

　　第一種方案：使用標準轉接頭設計

　　M E轉接頭，常用型號 N 6-90 N 9-90

　　HASCO 轉接頭，常用型號 Z878/9/R1/8 Z878 /9/10/1 Z878/13/R1/4

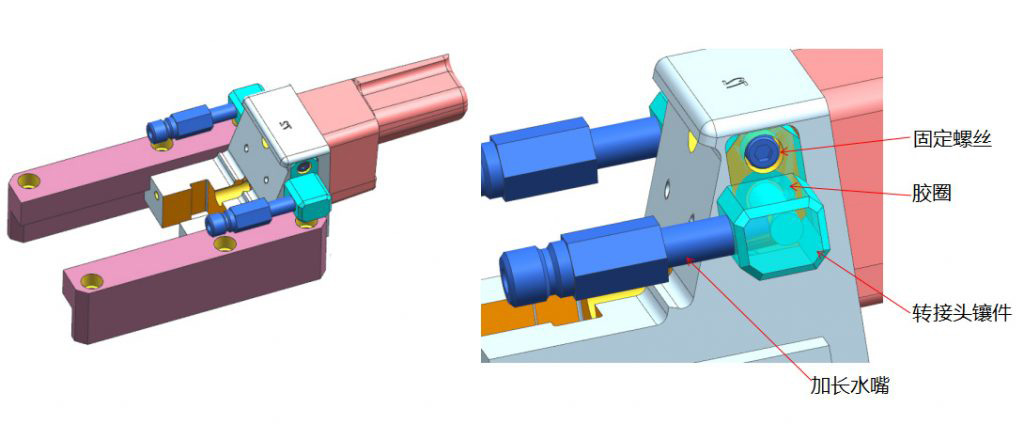

　　第二種方案是轉接頭采用鑲鑲件設計，占空間要大點。

　　小結：

　　進出水口位置可以設計在單側，也可以設計在兩側，根據(jù)實際情況應用。
